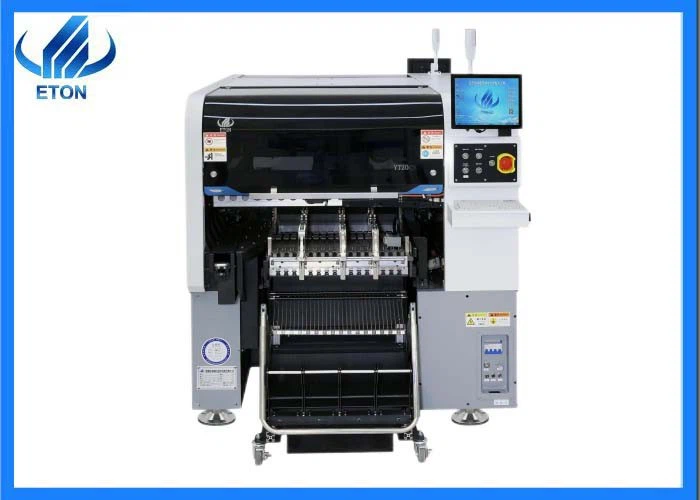

Bombetes LED CCC 80000CPH Màquina magnètica de selecció i col·locació Smt de 20 caps

一. Descripció del producte 1. Amb un capçal multimodular d'alta velocitat i una nova càmera de visió de vol, ETON és adequat per al rendiment de reconeixement, mida de fins a 40 * 40 mm, s'aplica a BGA/CSP, etc. 2. PRODUCCIÓ FLEXIBLE Suport Carretó d'acoblament, doble capçal intel·ligent alimentador de cinta i alimentador de safata IC, multi i flexible...

Enviar la consulta

Funció

一. Descripció del producte

1. Amb un capçal multimodular d'alta velocitat i una nova càmera de visió de vol, ETON és adequat per al rendiment de reconeixement, mida fins a 40 * 40 mm, s'aplica a BGA/CSP, etc.

2. PRODUCCIÓ FLEXIBLE

Suport carretó d'acoblament, alimentador de cinta intel·ligent de doble capçal i alimentador de safata IC, forma d'alimentació múltiple i flexible

3. Combina la càmera de reconeixement de marques d'alta precisió amb la càmera de visió de vol fixa, garanteix la precisió de la col·locació.

2. taula de paràmetres

Model	YT20
Longitud de PCB Amplada	Mida màxima: 500 mm * 450 mm (PCB simple) / 500 mm * 300 mm (PCB doble) Mida mínima: 50 mm * 50 mm
Gruix de PCB	0.5-4,5 mm
Subjecció de PCB	Subjecció del cilindre, ample de pista ajustable
Ferrocarril	2 carrils, 2 pòrtics (el carril 1,4 és un carril fix)
Nº de càmera	6 jocs (càmera digital)
	Reconeixement de càmera de visió inferior / càmera d'identificació d'ompliment
	Alineació de la visió + correcció de marques
Precisió de muntatge	±0,02 mm
Alçada de muntatge	Menys o igual a 15 mm
Velocitat de muntatge	80000 CPH (velocitat òptima)
Gamma de components	Min 0201 ~ 40 * 40 mm Paquets de bobines de cinta i alimentador de safata IC, etc.
Nº d'estació d'alimentació	Ranura per a carret d'acoblament de doble cara 32PCS, paquets de bobines de cinta: 64PCS (ranura per a carret d'acoblament d'un sol costat 16PCS, paquets de bobines de cinta: 32PCS), canviant lliurement entre carretó d'acoblament i alimentador de safata IC Alimentador de safata IC: Opció)
Nº de caps	Doble cara: 20 unitats (una cara: 10 unitats)
Manera d'alimentació	Alimentador intel·ligent de doble capçal

3.detalls dels components

1. carro d'acoblament

La funció del carro d'acoblament és el suport dels components smd, és el soterrani dels alimentadors. Instal·lació de l'alimentador al carro d'acoblament amb l'electricitat i alimentant el component smd sense parar.

Així, amb la peça de recanvi del carretó d'acoblament, es podria aconseguir la línia de canvi ràpid per produir diferents productes, també es podria connectar la bobina de cinta més convinent. Escurça el temps de línia canviant.

2. Alimentador de safata IC

L'alimentador de safata IC està utilitzant per alimentar IC (QFP/BGA/etc). YT20 podria utilitzar l'alimentació de l'alimentador i l'alimentador de la safata IC al mateix temps. Adequat per a quadres elèctrics, fabricació de plaques d'alta precisió.

4. perfil de l'empresa

Shenzhen ETON Automation Equipment Co., Ltd. va ser fundada l'any 2011. És un proveïdor de solucions de fabricació i procés centrat en R+D, producció, vendes i servei de màquines de recollida i col·locació d'alta velocitat SMT i equips d'automatització perifèrica SMT. L'empresa compta amb una divisió de màquines de recollida i col·locació d'alta velocitat SMT, una divisió d'impressores de plantilla de pasta de soldadura de precisió, una divisió d'equips de dispensació de precisió d'alta velocitat i una divisió d'equips d'automatització perifèrica SMT.
